فلکه آسانسور

تمام قطعات موجود در آسانسور نقش خاصی را ایفا می کنند. فلکه آسانسور یکی از قطعات پر اهمیت در آسانسور است.که در قسمت مکانیکال یا مکانیک آسانسور مورد استفاده قرار می گیرد. به فلکه آسانسور، فلکه کششی نیز هم گفته می شود، گفتنی است برخی مهندسان از کلمه قرقره ای نیز استفاده می کنند. مجموعه صنعتی کابین پلاس همواره همراه شماست تا این قطعه پر اهمیت را برای شما عزیزان معرفی کرده و دیگر اطلاعات موردنیاز درباره فلکه را در اختیار شما قرار دهد.

معرفی فلکه آسانسور

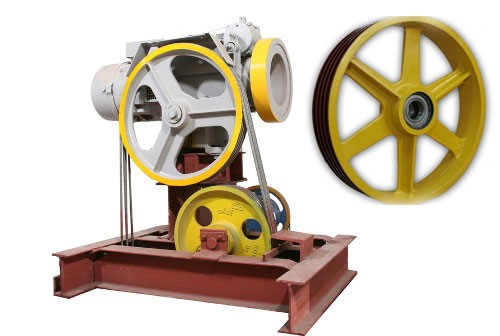

فلکه کششی یا فلکه موتور آسانسور، قرقره ای است که برای انتقال قدرت موتور و حرکت سیم بکسل در آسانسور کاربرد دارد. نیروی کششی ایجاد شده از طریق آن، به دلیل اصطکاک بین سیم بکسل و سطح شیارهای فلکه می باشد. بایستی توجه کرد که متعادل شدن فاصله بین کابین و وزنه تعادل در فلکه، شیارها نقشی در نیروی کششی ندارند و فقط برای هدایت سیم بکسل ها استفاده می شوند و نیروی کششی ایجاد شده از طریق فلکه گیربکس متناسب با کاهش یا افزایش زاویه پیچش سیم بکسل ها به دور فلکه گیربکس می باشد. پس استفاده از فلکه آسانسور، نیروی کششی فلکه گیربکس را کاهش می دهد و این استراتژی یکی از اصول سیستم تعلیق آسانسور می باشد.

در نصب موتور آسانسور برای اتصال سیم بکسل به مرکز کابین و مرکز وزنه تعادل از فلکه گیربکس استفاده می شود. در این شرایط بایستی از فلکه ای با ابعاد بزرگ که روی گیربکس نصب می شود استفاده کرد که باعث می شود مکان زیادی را اشغال کند و همچنین از نظر اقتصادی هزینه های اضافی را بر می گیرد. پس از دو فلکه کوچک تر، یکی برای موتور گیربکس و دیگری برای فلکه آسانسور استفاده می شود که در این شرایط فاصله بین کابین و وزنه تعادل برقرار می شود.

سیستم تعلیق و نقش فلکه آسانسور روی آن

سیستم تعلیق فلکه: در یک بالابر عادی که برای جابجایی اجسام از آن استفاده می‌شود، جسم یا بار به یک طناب فولادی وصل است و یک موتور طناب فولادی را به دور فلکه می‌چرخاند و طناب را جمع می‌کند تا بار به سمت بالا حرکت کند. لازم به ذکر است که این بالابر ها ممکن است بار را با تکان منتقل کنند و باز از سرعت و امنیت کافی برخوردار نباشد. اما آسانسورها نیازمند حرکت امن و بدون لرزش هستند که در این شرایط لازم است تا با وجود وزنه ‌های تعادل و فلکه آسانسور سرعت و ایستایی و امنیت لازم را در آسانسورها فراهم کرد که این کار توسط سیستم تعلیق آسانسور انجام می شود.

حال نقش فلکه آسانسور در سیستم تعلیق چیست؟ دلیل استفاده از فلکه به این منظور است که می توان سیم‌ بکسل را از فلکه گیربکس به مرکز کابین آسانسور و مرکز وزنه تعادل وصل کرد. در این شرایط یک فلکه بسیار بزرگی روی گیربکس قرار می‌گیرد. اما برای کاهش استهلاک می توان از دو فلکه کوچک ‌تر استفاده کرد، یکی فلکه گیربکس و دیگری فلکه هرزگرد، که فاصله بین کابین آسانسور و وزنه تعادل را برقرار می کنند. در واقع وظیفه اصلی فلکه آسانسور ایجاد فاصله، افزایش کارکرد مکانیکی سیستم تعلیق و انتقال توان نیرو از موتور به سیستم است.

نحوه نصب و عوامل موثر در نصب فلکه آسانسور

نحوه نصب فلکه هرزگرد: لازم به ذکر است که نصب فلکه آسانسور، بایستی بدون مشکل انجام شود. نصب فلک بایستی مطابق استاندارد ملی نصب آسانسور صورت گیرد. در طراحی فلکه بایستی با توجه به سرعت آسانسور و بار اسمی آسانسور و قطر فلکه طراحی انجام شود. فلکه هرزگرد بایستی در برابر تنش های خمشی و پیچشی بسیار مقاوم باشد تا امنیت را برقرار کند همچنین زاویه آلفا بین فلکه هرزگرد و فلکه گیربکس موتور آسانسور باید دقیق محاسبه شود. بلبرینگ فلکه بایستی در مکان خود مهار شود و و هیچگونه لرزشی نداشته باشد. و نکته بسیار مهم این است که شیارهای فلکه آسانسور بایستی بزرگتر از قطر سیم بکسل باشد تا استهلاک سیم بکسل ها را کمتر کند.

نصب فلکه آسانسور بایستی مطابق استاندارد آسانسور صورت گیرد. طراحی و استفاده از فلکه هرزگرد آسانسور بایستی مطابق با سرعت و بار آسانسور انجام شود. زاویه دقیق و حساب شده بین فلکه و فلکه گیربکس آسانسور الزامی است. بالانس بلبرینگ فلکه بدون هیچ گونه لقی بایستی عملیات را انجام دهد. اطمینان از سالم بودن فلکه و عدم وجود هرگونه  ترک خراش و ایرادی. وجود مقاومت بالای فلکه در برابر تنش‌های خمشی و پیچشی الزامی است. شیار های بزرگتر از قطر سیم بکسل در فلکه هرزگرد آسانسور لازم است.

نشانه‌های خوردگی فلکه آسانسور

فلکه آسانسور از فلکه اصلی نرم تر است، زیرا فلکه اصلی به دلیل فشار زیاد از جنس فولاد ضد سایش ساخته شده است. پس از نظر اقتصادی به صرفه نیست که جنس فلکه نیز چنین کیفیتی داشته باشد و زودتر دچار خوردگی می شود. اگر فلکه آسانسور دچار خوردگی شده باشد، در اطراف فلکه‌ها براده ‌های آهن مشاهده می‌شود و  در شیار ها خط ‌های مارپیچی دیده می شود. از دیگر نشانه های خوردگی فرو رفتن سیم ‌بکسل داخل شیارها است.خوردگی‌ها می‌توانند دلایل متفاوتی داشته باشند

سخن پایانی

عدم تناسب میزان سختی موتور آسانسور و فلکه هرزگرد می‌تواند منجر به خوردگی فلکه هرزگرد شود. اگر میزان کشش سیم ‌بکسل ‌ها یکسان نباشد ممکن است یکی از سیم ‌بکسل ‌ها نسبت به دیگری کشش بیشتری ایجاد کند در نتیجه شیارهای فلکه هرزگرد دچار خوردگی شود. خوردگی ممکن است به دلیل بی دقتی تراز در فلکه موتور با کابین آسانسور باشد. گاهی نیز متخصصان آسانسور هنگام بالانس کردن وزنه تعادل و کابین آسانسور دقت کافی را ندارند و شاهد خوردگی می باشید. مجموعه صنعتی کابین پلاس با متخصصین خبره همراه شماست تا خوردگی فلکه آسانسور به مرور زمان جلوگیری کرده و اقدامات لازم جهت ایمن نگه داشتن فلکه را در اختیار شما قرار دهند.
