ریل آسانسور؛ ستون اصلی هدایت و ایمنی در حرکت عمودی سیستم آسانسور
ریل آسانسور یکی از حیاتیترین اجزای مکانیکی در ساختار آسانسور است که وظیفه هدایت و کنترل حرکت عمودی کابین و وزنه تعادل را بر عهده دارد. ریلها همان مسیرهای فولادی دقیقی هستند که از کف چاهک تا سقف آن امتداد یافته و حرکت کابین را به صورت کاملاً ایمن، صاف و بدون لرزش تضمین میکنند. کیفیت، نوع و نحوه نصب ریل آسانسور از مهمترین عوامل تأثیرگذار بر عملکرد نرم، طول عمر و ایمنی سیستم آسانسور محسوب میشود.
ساختار و جنس ریل آسانسور
ریل آسانسور معمولاً از فولاد نورد شده با مقاومت بسیار بالا تولید میشود. فرآیند ساخت آن باید با دقت فوقالعاده انجام شود تا ابعاد، زوایا و سطح ریل کاملاً استاندارد باشد.
سطح داخلی ریل، که کابین بر روی آن لغزش دارد، باید کاملاً صاف و صیقلی باشد تا اصطکاک به حداقل برسد. در عین حال، ساختار کلی ریل باید استحکام کافی برای تحمل وزن کابین و نیروهای دینامیکی حاصل از شتاب و ترمز داشته باشد.
برای جلوگیری از زنگزدگی، ریلها معمولاً با روغن ضدزنگ، پوشش گالوانیزه یا رنگ صنعتی مقاوم محافظت میشوند. در پروژههای حساس، ریلهایی با پوشش مخصوص ضدخوردگی یا عملیات حرارتی ویژه (Heat Treated) به کار میروند تا دوام آنها در برابر رطوبت و حرارت بالا افزایش یابد.
انواع ریل آسانسور از نظر شکل و کاربرد
ریلها بسته به نوع آسانسور و ظرفیت آن در مدلها و ابعاد مختلف تولید میشوند. متداولترین نوع ریلها، ریلهای T شکل هستند که بر اساس اندازه و ضخامت به مدلهای مختلف تقسیم میشوند.
-
ریل کابین (Car Guide Rail):
وظیفه هدایت کابین آسانسور را دارد و معمولاً از جنس فولاد مستحکم با سطح پرداختشده ساخته میشود. این ریلها باید دقت هندسی بالایی داشته باشند تا حرکت کابین نرم و بیصدا باشد. -
ریل وزنه تعادل (Counterweight Rail):
برای هدایت وزنه تعادل استفاده میشود. ابعاد آن معمولاً کوچکتر از ریل کابین است، اما باید همان سطح استحکام و دقت را داشته باشد. -
ریلهای T شکل استاندارد:

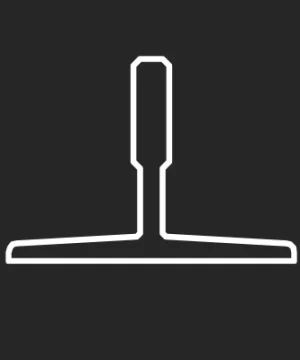

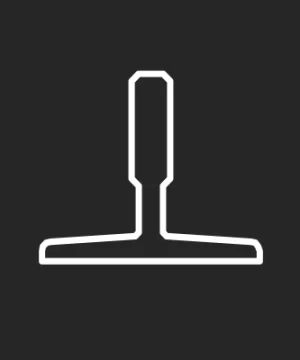

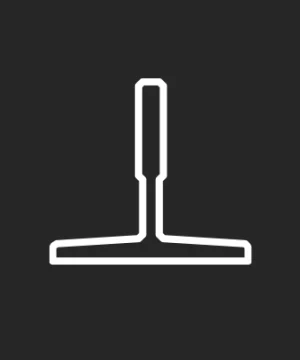

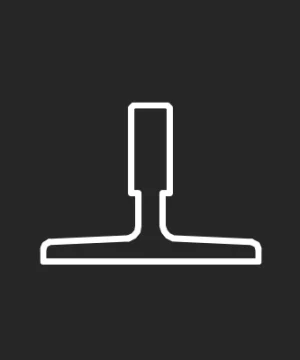

ریلهای متداول شامل مدلهای T70، T75، T82، T89، T114، T127 و T140 هستند که اعداد نشاندهنده عرض سر ریل (به میلیمتر) است. هرچه عدد بزرگتر باشد، ریل برای آسانسورهای سنگینتر و با سرعت بالاتر مناسبتر است.
نحوه نصب ریل آسانسور
نصب ریل آسانسور از حساسترین مراحل اجرای آسانسور است و باید با دقت میلیمتری انجام شود. کوچکترین انحراف در راستای نصب میتواند منجر به لرزش کابین، صدای غیرعادی و استهلاک سریع قطعات مکانیکی شود.
مراحل اصلی نصب شامل:
-
تراز کردن کف و سقف چاهک آسانسور.
-
نقطهگذاری دقیق محل نصب براکتها (Bracket).
-
نصب اولیه ریل با استفاده از براکتها و پیچهای تنظیم.
-
کنترل عمود بودن ریل با شاقول لیزری یا دیجیتال.
-
محکمسازی نهایی اتصالات و انجام تست روانی حرکت کابین.
در آسانسورهای با ارتفاع زیاد، ریلها در قطعاتی به طول ۵ متر تولید میشوند و در محل نصب با استفاده از صفحات ماهیچهای (Fishplate) و پیچهای فولادی مخصوص به هم متصل میشوند.
اهمیت ریل در ایمنی و عملکرد آسانسور
ریل آسانسور نقش اساسی در حفظ پایداری، تعادل و امنیت حرکت کابین دارد. در شرایط اضطراری مانند قطع برق، ترمز ایمنی (Safety Gear) روی ریل عمل کرده و کابین را متوقف میکند؛ بنابراین مقاومت و کیفیت سطح ریل باید بهگونهای باشد که در لحظه ترمز، بدون تغییر شکل یا شکستگی، نیروی زیادی را تحمل کند.
به علاوه، نصب دقیق ریل باعث میشود:
-
حرکت کابین بدون لرزش و صدا انجام شود.
-
بارها به صورت یکنواخت در سیستم توزیع شود.
-
سایش غلتکها و لغزندهها به حداقل برسد.
-
سیستم ترمز اضطراری بهدرستی عمل کند.
نگهداری و بازرسی دورهای ریل آسانسور
ریلها باید در دورههای منظم مورد بازدید قرار گیرند تا از تمیزی سطح و عدم وجود زنگزدگی یا تابخوردگی اطمینان حاصل شود. چربیکاری دورهای با روغن مخصوص، بررسی پیچها و اتصالات Fishplate و کنترل عملکرد لغزندهها از جمله اقدامات ضروری برای حفظ سلامت سیستم است.
جمعبندی تخصصی
ریل آسانسور بهعنوان مسیر اصلی حرکت کابین، نقشی حیاتی در ایمنی، کارایی و دوام سیستم دارد. انتخاب ریل مناسب بر اساس ظرفیت، سرعت و ارتفاع چاهک، نصب دقیق توسط متخصصان، و نگهداری منظم، سه عامل کلیدی در عملکرد مطلوب آسانسور هستند.
به زبان ساده، اگر موتور و تابلو کنترل را قلب و مغز آسانسور بدانیم، ریل آسانسور بدون تردید ستون فقرات ایمنی و تعادل آن است؛ قطعهای که دقت مهندسی در طراحی و نصب آن، تفاوت میان یک حرکت نرم و ایمن یا یک سیستم پرخطر و فرسوده را رقم میزند.
