پایه موتور آسانسور یک سازه فلزی مستحکم است که وظیفه نگهداری، تثبیت و تراز کردن مجموعه محرکه آسانسور شامل موتور، گیربکس، ترمز و تجهیزات جانبی را بر عهده دارد.

پایه موتور آسانسور که با نام‌های دیگری مانند شاسی موتور یا فریم موتور نیز شناخته می‌شود، یکی از اجزای حیاتی در نصب و عملکرد صحیح سیستم محرکه آسانسور است. این قطعه معمولاً در موتورخانه یا در بالای چاهک آسانسور نصب می‌شود و نقش مهمی در ایمنی، عملکرد مکانیکی و کاهش ارتعاشات دارد.

مشخصات فنی پایه موتور

پایه موتور آسانسور باید دارای ویژگی‌های فنی خاصی باشد تا بتواند وزن و نیروهای دینامیکی ناشی از عملکرد موتور را تحمل کند:

• جنس سازه: معمولاً از فولاد ST37 یا ST52 ساخته می‌شود که مقاومت کششی و خمشی بالایی دارد.
• ابعاد و ضخامت: بسته به نوع موتور و ظرفیت آسانسور، ضخامت ورق‌های استفاده‌شده در پایه بین ۸ تا ۲۰ میلی‌متر متغیر است.
• نوع جوشکاری: جوشکاری پایه باید با استانداردهای صنعتی مانند AWS یا DIN انجام شود تا اتصال قطعات پایدار و ایمن باشد.
• پوشش سطحی: برای جلوگیری از خوردگی، سطح پایه با رنگ اپوکسی یا پوشش گالوانیزه محافظت می‌شود.

وظایف پایه موتور آسانسور

پایه موتور نقش‌های متعددی در عملکرد و ایمنی آسانسور ایفا می‌کند:

• تثبیت تجهیزات محرکه: موتور، گیربکس، ترمز و فلکه کششی باید روی پایه نصب شوند تا در موقعیت مناسب قرار گیرند.
• جذب ارتعاشات: پایه باید ارتعاشات ناشی از عملکرد موتور را جذب کرده و از انتقال آن به سازه ساختمان جلوگیری کند.
• تراز کردن تجهیزات: پایه باید به‌گونه‌ای طراحی شود که تجهیزات نصب‌شده روی آن کاملاً تراز باشند تا از سایش غیرعادی و خرابی جلوگیری شود.
• امکان جابه‌جایی: در برخی مدل‌ها، پایه موتور به‌صورت ماژولار طراحی می‌شود تا در صورت نیاز، کل مجموعه موتور و گیربکس قابل جابه‌جایی باشد.

انواع پایه موتور آسانسور

پایه‌های موتور بسته به نوع آسانسور و محل نصب به چند دسته تقسیم می‌شوند:

• پایه موتور خوابیده: برای آسانسورهای گیربکسی که موتور به‌صورت افقی نصب می‌شود.
• پایه موتور ایستاده: برای موتورهای گرلس یا موتورهای عمودی.
• پایه موتور دوبل: برای سیستم‌هایی که از دو موتور هم‌زمان استفاده می‌کنند.

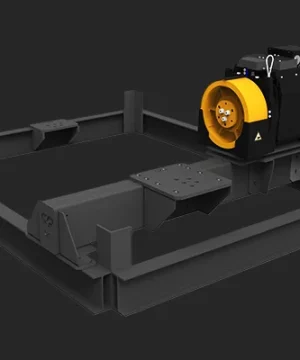

• پایه موتور MRL: مخصوص آسانسورهای بدون موتورخانه که موتور در بالای چاهک نصب می‌شود.

نکات اجرایی در نصب پایه موتور

نصب صحیح پایه موتور تأثیر مستقیمی بر عملکرد و عمر مفید تجهیزات دارد:

• تراز بودن سطح نصب: سطحی که پایه روی آن نصب می‌شود باید کاملاً صاف و تراز باشد.
• استفاده از لرزه‌گیر: در زیر پایه باید لرزه‌گیرهای لاستیکی یا فنری نصب شود تا ارتعاشات کاهش یابد.
• اتصال به سازه: پایه باید با رول‌بولت یا انکر بولت‌های صنعتی به کف موتورخانه یا سازه بتنی متصل شود.
• دسترسی تعمیراتی: طراحی پایه باید به‌گونه‌ای باشد که امکان دسترسی به موتور و گیربکس برای تعمیرات فراهم باشد.

استانداردها و الزامات

پایه موتور آسانسور باید مطابق با استانداردهای بین‌المللی مانند EN 81 و مقررات ملی ساختمان طراحی و اجرا شود. این استانداردها شامل الزامات مربوط به مقاومت مکانیکی، ایمنی عملکردی، کاهش ارتعاشات و قابلیت تعمیر و نگهداری هستند.

جمع‌بندی

پایه موتور آسانسور نه‌تنها نقش نگهدارنده تجهیزات محرکه را دارد، بلکه در ایمنی، عملکرد روان و کاهش نویز سیستم آسانسور نیز مؤثر است. طراحی و اجرای دقیق این قطعه، تضمین‌کننده عملکرد پایدار و ایمن آسانسور در بلندمدت خواهد بود.
