سنسور چشمی یا فتوسل آسانسور

یکی از مهمترین و پرکاربردترین نیاز های موجود در برج ها و آپارتمان ها بلند، آسانسور می باشد. تجهیزات یا اجزای آسانسور و بالابرها از قطعاتی مختلفی تشکیل شده است. سنسور چشمی یا فتوسل آسانسور، یکی از اجزای مهم در سیستم آسانسور است که با توجه با اهمیت بالای امنیت مسافران، استفاده از فتوسل در آسانسورها الزامی است. سنسور چشمی آسانسور وظیفه دارد که موقع باز و بسته شدن درب آسانسور از مسافران حفاظت ‌کند. مجموعه صنعتی کابین پلاس همراه شماست تا اطلاعات لازم در زمینه فتوسل آسانسور و انواع آن را در اختیار شما عزیزان قرار دهد، پس تا انتهای مطالب با ما همراه باشید.

فتوسل آسانسور چیست؟

با توجه به اهمیت وجود آسانسور در ساختمان ها، ایمنی افراد کیفیت آسانسور و کارایی آن ها روز به روز در حال افزایش است. به همین دلیل مهمترین موضوع در آسانسور ها، برقراری امنیت مسافرین است. سنسورهایی که در هر آسانسور تعبیه می شوند، قطعات مهمی هستند که ایمنی آسانسور و افراد را تامین می کنند. اما از میان این سنسورها، سنسور های ورود و خروج از تمامی سنسورها اهمیت بیشتری دارند. زیرا از آسیب رسیدن به مسافرین جلوگیری می کنند. به این سنسورهای ورود و خروج، سنسور چشمی یا فتوسل آسانسور می گویند.

سنسور چشمی یا فتوسل آسانسور وظیفه تشخیص هر نوع مانعی نظیر انسان و یا اجسام دیگر را دارد. به عبارت ساده تر می توان گفت که این سنسورها در روی درب ورودی کابین آسانسور نصب شده‌ اند و زمانی که سنسور چشمی آسانسور، اشیا متحرکی همچون جسم ‌های سنگین، سبک و حتی کوچک را تشخیص دهد، درب آسانسور بسته نمی ‌شود. با جلوگیری از بسته شدن درب آسانسور از آسیب به افراد داخل کابین جلوگیری می شود. در واقع با تشخیص اشیا، انسان ها، بار و یا هر وسیله دیگری، سیگنال های نوری به گیرنده ارسال می شوند و درب باز می ماند. با توجه به کاربرد های مختلف آسانسور، فتوسل آسانسور در انواع مختلفی تولید و عرضه می شود. که در ادامه به آن می پردازیم.

انواع فتوسل آسانسور

فتوسل آسانسور با توجه به کاربردش در انواع مختلفی تولید و عرضه می‌ شود. آشنایی کامل و دقیق با انواع این فتوسل‌ ها سبب می ‌شود که شما خریدی به صرفه تر و مطمئن تر را تجربه کنید. سنسور چشمی یا فتوسل آسانسور به دو دسته تقسیم می‌شود که شامل موارد زیر است:

فتوسل نقطه‌ای

سنسور چشمی آسانسور نقطه‌ای شامل یک فرستنده و یک گیرنده نوری است. این نوع سنسور در قسمت کناری درب آسانسور با فاصله 60 تا 70 سانتی متری قرار می‌ گیرد. به همین منظور به این نوع سنسور چشمی یا فتوسل آسانسور سنسور نقطه ای می گویند. برخی از مهندسین به آن، فتوسل چشمی نیز می گویند. این قطعه فقط از یک نقطه خاص پشتیبانی می کند که معمولا قسمت وسط تا قسمت انتهایی آسانسور است. فتوسل چشمی از بخش‌ های مختلفی نظیر منبع تغذیه، مدار فتوسل آسانسور، سیم و لیزر تشکیل شده ‌است.

برای جلوگیری از بسته شدن درب آسانسور فرد یا بار بایستی دقیقا رو‌به ‌روی سنسور چشمی آسانسور قرار‌ بگیرد. به همین دلیل چون ممکن است بخشی از اعضای بدن یا قسمتی از وسیله از کابین بیرون بماند. اما چون خط نوری فتوسل نقطه ای آسانسور قطع نشده است درب آسانسور بسته شود که این موضوع ایمنی آسانسور را کاهش می دهد. قیمت فتوسل آسانسور نقطه ای از انواع دیگر آن کمتر است زیرا قطعاتی که در این قطعه به ‌کار رفته است است کمتر است.

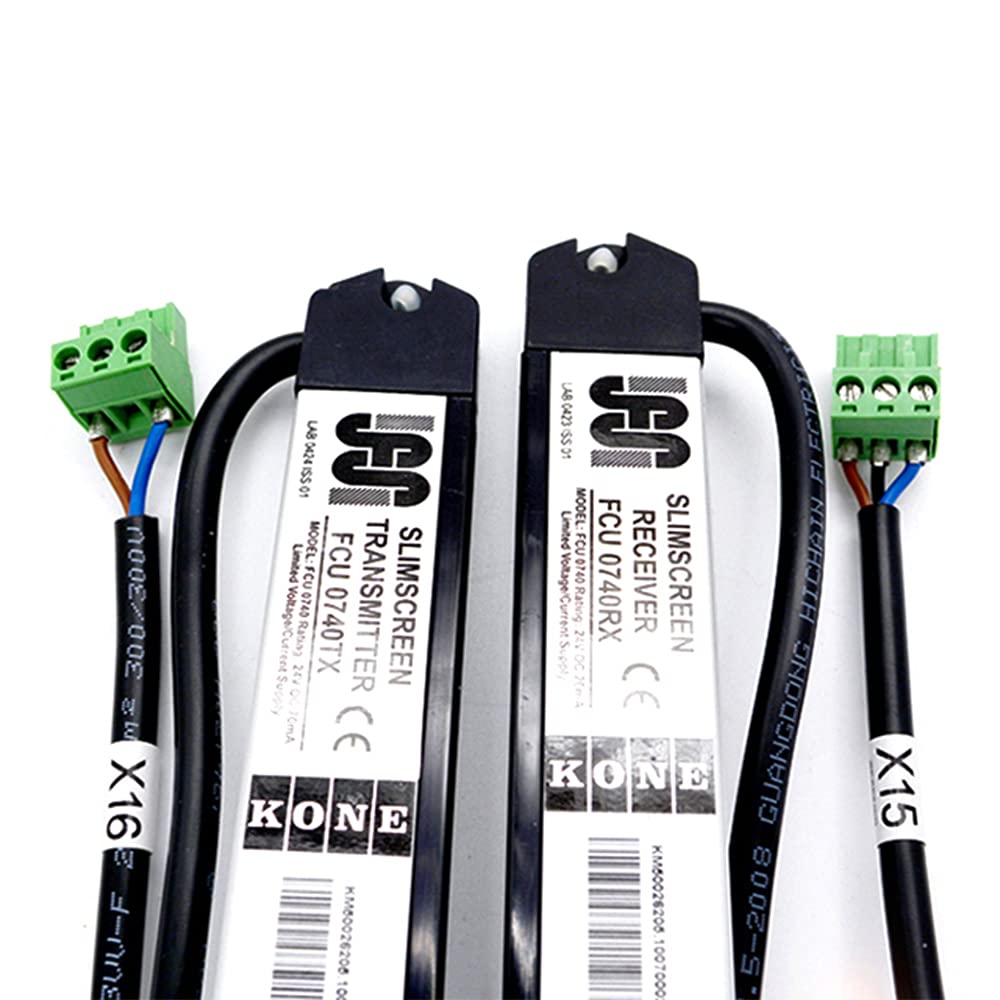

فتوسل پرده‌ای

کارکرد فتوسل نقطه ای و فتوسل پرده ای بسیار به هم شباهت دارد و تنها تفاوتشان مربوط به نقاطی است که می توانند پوشش دهند. فتوسل پرده‌ای قادر به تشخیص و تحت پوشش گرفتن چندین نقطه است و به‌صورت کامل تمام سطح درب آسانسور را پوشش می‌دهد. یا به عبارت دیگر سنسور چشمی آسانسور پرده‌ای می تواند چندین نقطه را تشخیص دهد و این نقاط را تحت پوشش خود قرار ‌دهد. و همین قابلیت سبب می شود تا تمامی درب آسانسور تحت پوشش سنسور باشد. نام دیگر فتوسل آسانسور پرده ای پرده نوری است.

فتوسل آسانسور پرده‌ای به ‌صورت تقریبی تمام سطح آسانسور را بررسی می‌کنند و در صورت تشخیص حتی یک چیز کوچک مانع از بسته شدن درب آسانسور می شود. سنسور چشمی آسانسور پرده‌ای دقیقا بین لته‌ های در و بدنه کابین قرار می گیرد و قطری در حدود ۸ میلی ‌متر دارد. که سبب می شود تا دقت و ایمنی در بالاترین سطح موجود تامین ‌شود. این نوع از فتوسل‌ها در دو نوع متحرک و ثابت تولید شده اند که بیشتر افراد از نوع ثابت آن را استفاده می‌کنند. فتوسل پرده‌ای، به دلیل داشتن تعداد بیشتری گیرنده و فرستنده در مقایسه با نوع نقطه‌ای از قیمت بالای برخوردار است.

تفاوت فتوسل پرده‌ای و نقطه‌ای

همانطور که در بالا نیز به آن اشاره شد کارکرد فتوسل نقطه ای و فتوسل پرده ای بسیار به هم شبیه هستند. اما یکی از مهم ترین تفاوت ‌های سنسور چشمی یا فتوسل آسانسور پرده‌ای و نقطه‌ای در تعداد نقاطی است که قادر هستند پوشش دهند. در واقع در ساخت فتوسل پرده‌ای، دقت بیشتری به‌کار رفته و همچنین تعداد سنسورهای بکار رفته در آن نیز بیشتر است. که امر سبب شده تا برقراری ایمنی و امنیت توسط  فتوسل پرده‌ای نسبت به فتوسل نقطه‌ای بیشتر باشد.

دومین تفاوت این سنسور ها، تعداد سنسورها و گیرنده هایی است که در فتوسل آسانسور به کار رفته است. درست است که چون در فتوسل پرده ای از گیرنده‌های زیادی استفاده شده اما امکان خرابی در آن نیز بیشتر است. اما می توان با رسیدگی مداوم و همچنین سرویس آسانسور مطابق دفترچه راهنمای آسانسور، تا حد زیادی از خسارت های احتمالی جلوگیری کرد. قیمت فتوسل‌ها  نیز متفاوت است. زیرا با  توجه به اینکه تعداد قطعات به کار رفته در فتوسل نقطه ای کمتر است، سنسور چشمی آسانسور نقطه ای ارزان تر از سنسور چشمی آسانسور پرده ای می باشد.

نکات مهم به هنگام نصب سنسورهای آسانسور

هنگام نصب سنسور چشمی یا فتوسل آسانسور دقت کنید که به هیچ وجه مته دریل را روی مهره سنسور فتوسل قرار ندهید. روش درست آن این است که ابتدا سنسور را علامت بزنید و سپس سنسور را برداشته و لته درب را سوراخ کنید، تا لنز شیشه ای قرمز رنگ سنسور چشمی آسانسور کثیف نشود. برای افزایش طول عمر بیشتر و کارکرد بهتر فتوسل، می توان تا حد امکان فاصله دو سنسور گیرنده و فرستنده را طوری قرار داد که نزدیک به هم باشد زیرا، حساسیت نسبت به زاویه بیشتر می شود و میزان خطا و آسیب به دستگاه نیز کاهش پیدا کند.

اگر زاویه فتوسل آسانسور به درستی اندازه گیری و نصب نشود سبب می شود تا درب آسانسور بسیار دیرتر از حد معمول بسته شود و همین امر سبب میشود تا زمان انتظار  مسافرین برای ورود و خروج از آسانسور  افزایش یابد. در این شرایطم بهتر است برای نصب سنسور ها از افراد متخصص در این زمینه یا کارشناسان آسانسور استفاده کنید. تا علاوه بر نصب درست باعث افزایش کارایی و همچنین از آسیب به قطعه نیز جلوگیری کنید.

نکات مهم به هنگام خرید سنسورهای آسانسور

سنسور چشمی یا فتوسل آسانسور توسط شرکت های مختلفی تولید و عرضه می شوند. برخورداری از قیمت بالا نشان دهنده کیفیت و کارایی خوب نیست. بلکه به منظور افزایش ایمنی کیفیت و کارایی ابتدا توجه کنید که حتما آن قطعه اورجینال باشد، یعنی با قطعات اصلی تولید شده باشد و از استاندارد های لازم برخوردار باشد. اگر در هنگام خرید به کیفیت و اصل بودن آن اهمیت ندهید در آینده مجبور هستید هزینه های بیشتری را برای تعویض و یا تعمیر آن بپردازید.

انتخاب و خرید یک فتوسل آسانسور استاندارد از ویژگی های مختلفی برخوردار است. اولین ویژگی توجه به نوع سنسور به کار رفته در فتوسل است. انواع سنسور ها شامل رفلکتور یک طرفه یا دو طرفه هستند. مدل های یک طرفه بدون آینه، برای تشخیص شی و یا افراد که دارای رنگ مات و یا مشکی هستند، مناسب نیستند. از سوی دیگر سنسورهای چشمی بدون رفلکتور نیز قادر به تشخیص اجسام در فاصله ای بیشتر از 2 متر خود نیستند. پس بایستی متناسب با کاربرد آسانسور اقدام به خرید سنسور چشمی آسانسور کرد. لازم به ذکر است که انتخاب و خرید بهترین برند و کیفیت مخصوصا در مراکز پرتردد نظیر مکان های تجاری و حتی بیمارستان ها فتوسل آسانسور با کیفیت سبب می شود تا در ساختمان های پر ترافیک ایجاد خطر های احتمالی برای افراد را کاهش دهد.

آموزش نصب فتوسل آسانسور

قبل از اقدام به نصب سنسور چشمی آسانسور دقت کنید که فتوسل پرده ای اگر کنار دماغه کابین و به صورت ثابت نصب شود، بهترین عملکرد را خواهد داشت و همچنین نصب آن به صورت ثابت کاربرد بهتری نسبت به نصب متحرک آن دارد. همچنین توجه کنید که فاصله دو سنسور تا حد امکان به هم نزدیک باشد. حال در این شرایط برای نصب فتوسل آسانسور، بایستی به قسمت منفی در بخش تغذیه دقت کنید زیرا سنسور چشمی یا فتوسل آسانسور های مختلف عدد 24VDC  است و با رنگ مشکی مشخص می‌شود.

از سوی دیگر گزینه مثبت بخش تغذیه مربوط به عدد 24  است و همچنین گزینه‌ NO-COM-NC مربوط به قسمت رله است. که وظیفه دارد تا سنسور را به برق شهری متصل کند. اگر رله خراب شود آسانسور در حالت NORMAL OPEN  قرار می‌ گیرد و از بسته شدن درب جلوگیری می کند. برای این که بتوان تشخیص داد که کدام فرستنده و کدام گیرنده بایستی به داخل چشمی فتوسل آسانسور متصل شود می توان از لامپ استفاده کرد زیرا اگر لامپ سفید بود نشانه فرستنده است و اگر لامپ مشکی بود نشانه گیرنده است.

تاثیر فوتوسل آسانسور بر افزایش امنیت

آسانسورها  از وسایل بسیار پرکاربرد در هر ساختمان هستند محسوب می‌شوند.  این دستگاه رفت و آمد برای طی کردن طبقات مختلف یک ساختمان را بسیار آسان کرده است. یا به عبارت دیگر آسانسور شامل مجموعه‌ای از تجهیزات برای حمل و نقل است که در بسیاری از ساختمان های مسکونی، تجاری، ادارات، بیمارستان‌ها و غیره مورد استفاده قرار می گیرند. اما شاید تا به حال درباره قطعاتی که به برای برقراری امنیت آسانسور هنگام باز و بسته شدن درب های آسانسور قرار می دهند چیزی شنیده باشد. در واقع سنسور چشمی یا فتوسل آسانسور از مسافران داخل کابین محافظت می ‌کند.

از سنسورهای درب فتوسل آسانسور گاهی اوقات به عنوان پرتو فتوالکتریک یا مادون قرمز، ردیاب درب لبه های درب ایمنی برقی، لبه های مجاورت الکتریکی یا دوربان برقی یاد می کنند. زیرا اگر مسافر یا شیء را در درب آسانسور شناسایی کند مانع از بسته شدن درب می شود. بعضی از سنسورهای درب، در داخل سنسورها لامپ های روشنایی LED تعبیه می شوند که نشان دهنده حرکت درب آسانسور است. که معمولا لامپ سبز نشانه باز بودن درب و لامپ قرمز نشانه بسته بودن درب آسانسور است.

سخن پایانی

سنسور چشمی یا فتوسل آسانسور یکی از مهم‌ ترین قطعات آسانسور است که وجود آن در هر آسانسوری الزامی می باشد. زیرا این قطعه پر اهمیت وظیفه محافظت از جان مسافرین و یا بار داخل کابین آسانسور را به عهده دارد. شاید برای شما پیش آمده که قسمتی از اعضای بدن تان بین درب گیر کرده باشد اما امروزه این سنسورها مانع از این اتفاق می شوند. اما لازم است بدانید سنسور چشمی آسانسور زمانی بی نقص و به دور از اشکال کار می کنند که در شرایط عادی مدتی یکبار سرویس و نگهداری شوند و از سالم بودن و عملکرد درست آن‌ توسط سرویس کاران اطمینان حاصل کنید. برای اطلاعات بیشتر از نحوه نصب و اجزای سنسورها در آسانسور می توان با مشاوران مجموعه صنعتی کابین پلاس تماس گرفته و سوالات خود را برطرف کنید.
