Super Cabin
سوپر کابین
سوپر کابینها، نسل تازهای از کابینهای آسانسور هستند که برای نخستین بار در سال ۱۴۰۱ توسط کابین پلاس در ایران طراحی و تولید شدهاند. این کابینها با مقاومت بالا و طراحی مهندسی شدهی خود، به سرعت توانستند مورد توجه و محبوبیت تولیدکنندگان و فعالان این صنعت قرار گیرند.
سوپر کابینها با ویژگیهای برجسته خود، گامی نوین در صنعت آسانسور ایران به شمار میروند و توانستهاند تحولی چشمگیر را در این زمینه رقم بزنند.
Super Cabin

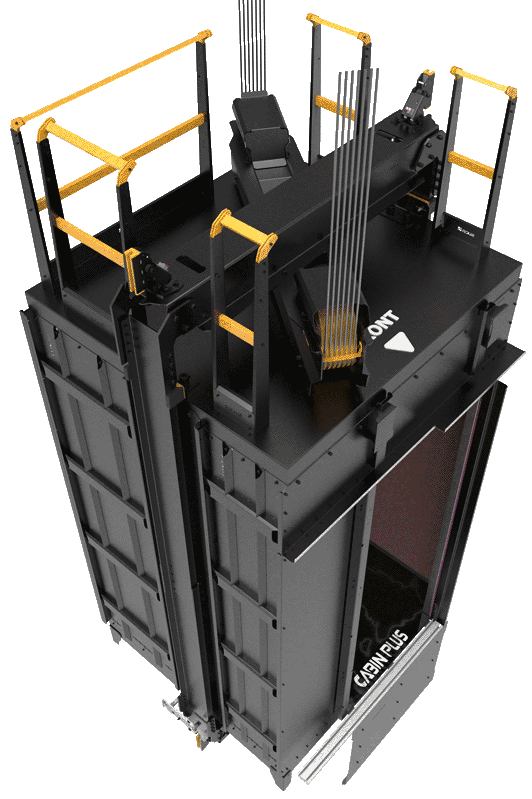

طراحی
طراحی سوپرکابین بر پایه مدلسازی دقیق سه بعدی و متدولوژی مهندسی SM استوار است. در این سیستم، تمامی محاسبات مربوط به ضخامت ورقها و زوایای خمش به صورت دینامیک و بر اساس ظرفیت بارگذاری انجام میشود. نقطه قوت این رویکرد، شناسایی و رفع تداخلات و خطاهای احتمالی پیش از تولید است که باعث میشود محصول نهایی با دقتی زیر یک میلیمتر ساخته شود. استفاده از اتصالات فیکس و مهرهپرچ، نیاز به هرگونه جوشکاری یا برشکاری در محل پروژه را حذف کرده و در عین حال، با جلوگیری از ایجاد لقی، طول عمر کابین را افزایش میدهد. همچنین، مسیرهای الکتریکال و جانمایی قطعات داخلی به گونهای مهندسی شدهاند که علاوه بر دسترسی آسان برای سرویسکاران، تزئینات داخلی نیز هیچگونه فضایی از ظرفیت مفید کابین را اشغال نکند.
Super Cabin

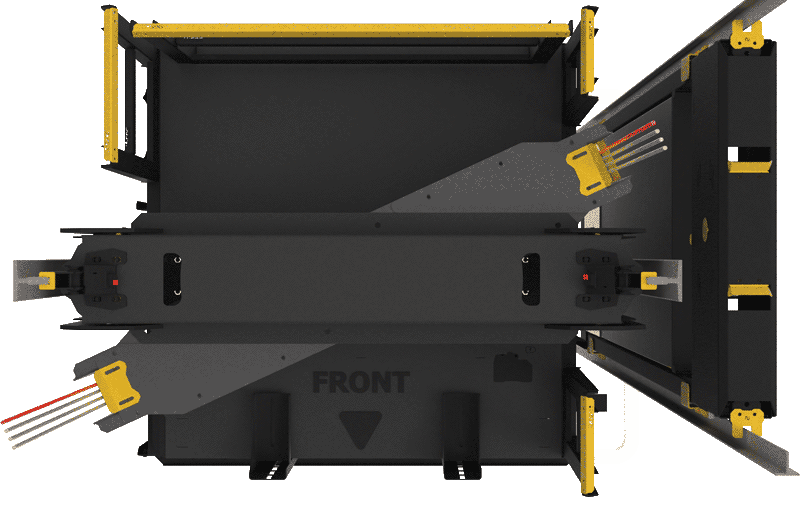

تجهیزات
تجهیزات استاندارد نصبشده بر روی سوپرکابینها، فراتر از نیازهای اولیه، پاسخی به الزامات مدرن و تسهیل عملیات نصب و سرویس هستند:
- تهویه اتومکانیکی: سیستم تهویه هوشمند از بالا و پایین، با استفاده از جریان طبیعی هوا در چاه آسانسور
- نردبان خودسر (Self-deploying Ladder): برای دسترسی به سقف.
- جای فتوسل کلیکی: طراحی click-on برای تعویض سریع و آسان فتوسل
- نردههای انحصاری: طراحی نردهها مطابق با استانداردهای روز و متناسب با ابعاد پروژه
- باکس الکتریکال دسترسپذیر: محل قرارگیری قطعات الکتریکی با دسترسی آسان برای نصاب و سرویسکار
- سقف لولایی (Hinged Roof): تسهیل فرآیند دسترسی و سرویسکاری سقف کابین
- بست تراول کابل منحصر به فرد: طراحی اختصاصی برای مهار ایمن و بهینه تراول کابل
- جای زنجیر جبران: محل پیشبینیشده و ایمن برای نصب زنجیر وزنه تعادل
Super Cabin

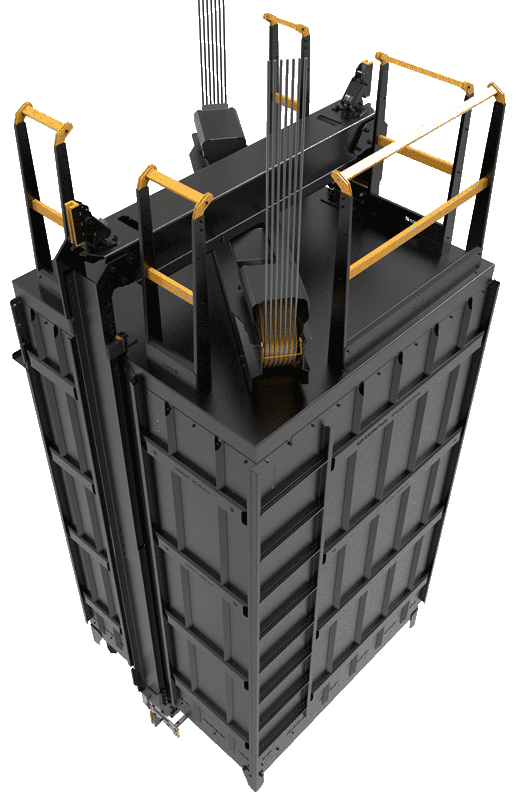

دیوارههای سوپرکابین
دیوارههای سوپرکابین با استفاده از متد مهندسی آیرودینامیک طراحی شدهاند تا ضمن کاهش مقاومت هوا، حداکثر استحکام را ارائه دهند. جایگاههای مخصوص برای سیمکشی، سیستم تهویه و نردبان، به صورت یکپارچه در دیوارهها تعبیه شده است. ابعاد دقیق «بیرون تا بیرون» کابین بر روی دیوارهها حک شده است تا در زمان حمل و نقل، نیاز به مترکشی و اندازهگیری دستی از بین برود. ضخامت دیوارهها ترکیبی از ورقهای ۲ میلیمتری و ۱.۵ میلیمتری است که با استفاده از تقویتکنندهها و خمهای مهندسیشده، استحکام بسیار بالایی به ساختار کلی کابین میبخشد. این طراحی، مقاومت لازم را در برابر بارهای دینامیکی و فشارهای احتمالی فراهم میآورد.
Super Cabin

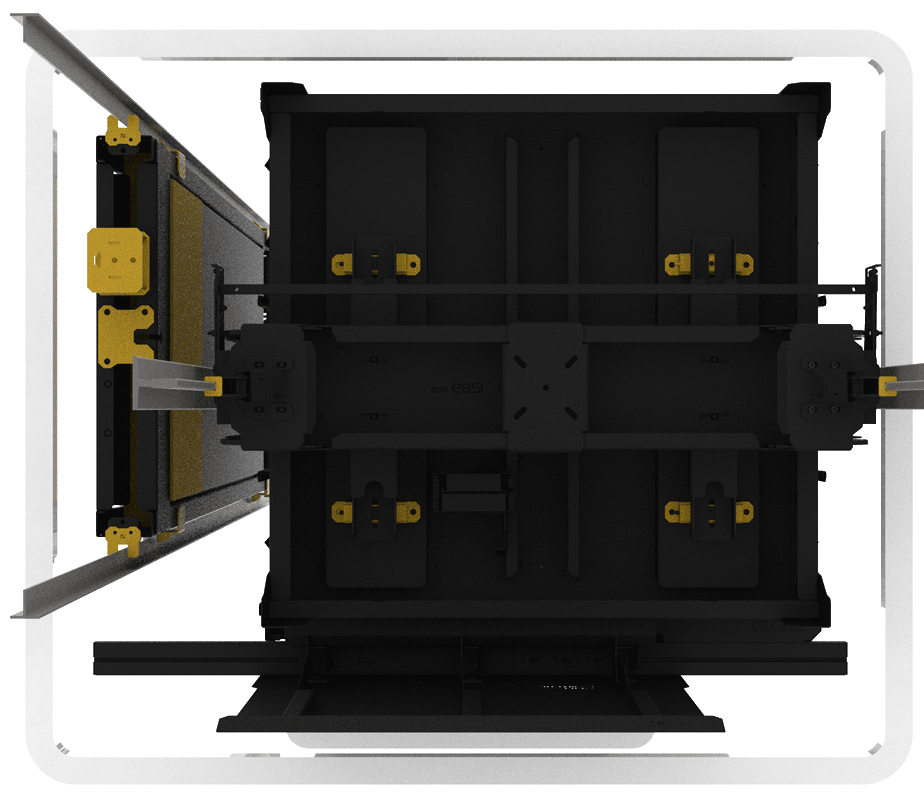

کف سوپرکابین
کف سوپرکابین با یکپارچگی ساختاری طراحی شده است. استفاده از ورقهای ۳ و ۴ میلیمتری به همراه ورق تقویتی ۴ میلیمتری در زیر کف، مقاومت فوقالعادهای را تضمین میکند. تحلیلهای نرمافزاری پیشرفته از خستگی، خمش و شکستن سنگ کف جلوگیری کرده و طول عمر آن را به طور چشمگیری افزایش میدهد. در ساخت کف، تمامی جزئیات لازم از جمله جایگاه زنجیر جبران، بست تراول کابل و وزنه بالانس پیشبینی شده است.
ویژگی منحصربهفرد دیگر، قطعه محافظ در جلوی کف کابین است. این قطعه که زیر سنگ کف قرار گرفته و کمی بیرونتر است، از آسیب دیدن سنگ کابین در صورت برخورد احتمالی با اجزای خارج از کابین (مانند دیواره چاه) در حین نصب و یا سرویس جلوگیری میکند.
Super Cabin

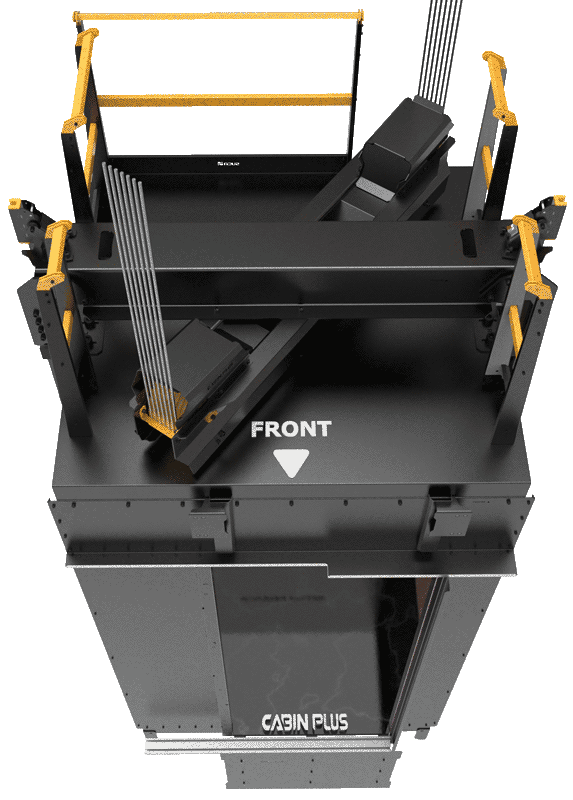

سقف سوپرکابین
سقف سوپرکابین نیز با رویکرد آیرودینامیک طراحی شده و مجهز به تهویه اتومکانیکی است. این سیستم تهویه، با بهرهگیری از اختلاف فشار هوای مثبت و منفی ناشی از حرکت کابین در چاه، بدون نیاز به روشن کردن فن کابین و مصرف انرژی، هوای مطبوع را فراهم میکند.
طراحی سقف کاملاً مسطح و بدون ابزار نصب شده بر روی آن است. این ویژگی، ایمنی نصابان و سرویسکاران را هنگام تردد بر روی سقف تضمین میکند و از قطع شدن اتصالات الکتریکی یا خرابی سیمها جلوگیری مینماید. جایگذاری نردهها و تمام مهرهپرچهای مر
بوطه در واحد مهندسی بررسی و در کارخانه تعبیه شدهاند، لذا نیازی به برشکاری، جوشکاری یا سوراخکاری در محل پروژه نیست.
مقاومت سقف سوپرکابین به حدی است که میتوان کابین را تنها با اتصال یک قلاب به سقف (بدون نیاز به یوک) جابجا نمود. این استحکام مدیون استفاده از ورقهای ۲ میلیمتری در سطح اصلی سقف، ورقهای ۴ میلیمتری در کنارهها و تقویتکننده ۵ میلیمتری زیر سقف است.
Super Cabin

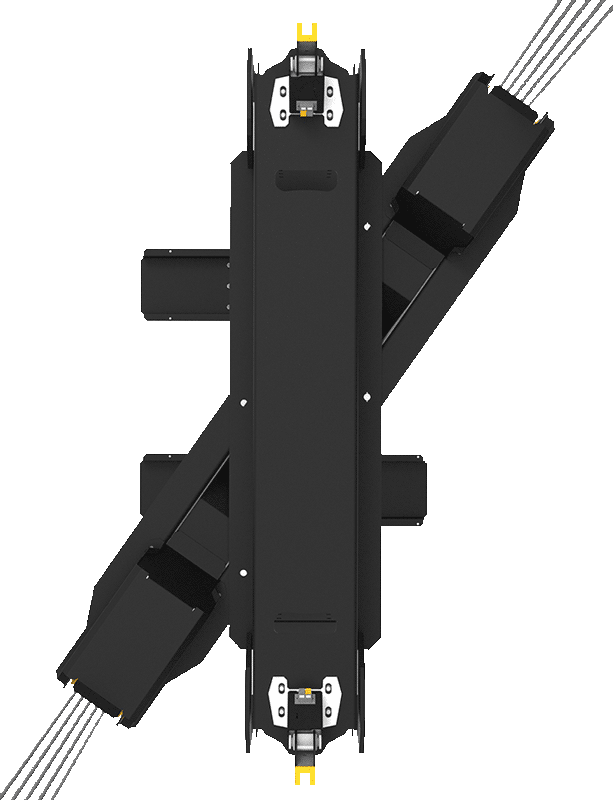

یوک کابینها
در قسمت یوک، با بهرهگیری از متد مهندسی SM و ورقهایی با ضخامتهای محاسبهشده، استحکام و پایداری حداکثری حاصل میشود. تمامی امکانات مورد نیاز در طراحی یوک پیشبینی شده است. در صورت نیاز به قطعات اضافی یا تغییرات جزئی، این امر بدون نیاز به جوشکاری یا برشکاری و تنها با استفاده از پیچ و مهره قابل اجراست، که این خود نشاندهنده انعطافپذیری و قابلیت ارتقاء سیستم است.
Super Cabin
کنترل کیفیت
در مجموعه ما، کنترل کیفیت یک واحد منفرد در انتهای خط تولید نیست، بلکه یک فرهنگ سازمانی در هر مرحله از فرآیند تولید است. از زمان ورود مواد اولیه تا بستهبندی نهایی، واحد QC به صورت فعال حضور دارد و بر روند تولید نظارت میکند. این نظارت مداوم و دقیق، تضمینکننده تولید قطعاتی با کیفیت برتر، دقت ابعادی بالا و مطابق با استانداردهای جهانی است. این رویکرد، شاهد تولید محصولاتی با حداقل خطا و حداکثر کارایی خواهد بود.
| ویژگی | سوپرکابین | کابینهای بازاری / ادونس |
|---|---|---|
| فلسفه طراحی | طراحی بر پایه مهندسی یکپارچه، مدلسازی 3D و متد SM؛ تمام اجزا از ابتدا هماهنگ با هم طراحی میشوند تا در تولید و نصب، خطا به حداقل برسد. | طراحی اغلب بر پایه تجربه کارگاهی و ظاهر نهایی انجام میشود و هماهنگی کامل بین اجزا، تجهیزات و نصب همیشه از ابتدا دیده نمیشود. |
| ابعاد و تلورانس ساخت | با دقت بالا و تلورانس پایین تولید میشود؛ قطعات از قبل برای جانمایی دقیق آمادهاند و در پروژه نیاز به اصلاح ابعادی ندارند. | ابعاد در عمل ممکن است به اصلاح در محل نیاز داشته باشند و نصاب یا شرکت آسانسوری ناچار به مترکشی، رگلاژ و تنظیم دوباره شود. |
| نیاز به برشکاری و جوشکاری | بهگونهای طراحی شده که بدون نیاز به هیچ برشکاری، سوراخکاری یا جوشکاری در محل نصب لازم نباشد. | در بسیاری از موارد نصب نهایی بدون اصلاحات در محل ممکن نیست و این موضوع زمان نصب و احتمال خطا را بالا میبرد. |
| روش مونتاژ | مونتاژ عمدتاً با پیچ، مهرهپرچ و اتصالات ثابت انجام میشود تا جابهجایی قطعات و خطای نصب کاهش یابد. | مونتاژ بیشتر متکی بر جوش و نصب کارگاهی است و در برخی پروژهها باعث وابستگی بیشتر به مهارت نصاب میشود. |
| پایداری در طول زمان | بهدلیل اتصالات فیکس و طراحی ضدلقی، در گذر زمان به هیچ عنوان دچار صدا، لقشدن یا تغییر فرم میشود. | در کابینهای متداول، احتمال صدا افتادن، شل شدن اتصالات یا نیاز به رگلاژ مجدد در طول زمان بیشتر است. |
| دسترسی به تجهیزات الکتریکال | جانمایی سیمکشی، باکس الکتریکال، فتوسل، شستی و سایر تجهیزات از قبل پیشبینی شده و برای سرویس و نگهداری در دسترس است. | دسترسی به تجهیزات در برخی مدلها دشوارتر است و ممکن است سرویسکار برای تعمیر یا تعویض قطعه با محدودیت مواجه شود. |
| کف کابین | کف بهصورت یکپارچه و تقویتشده طراحی شده و در برابر خمش، خستگی و فشارهای موضعی مقاومت بالاتری دارد. | کف در بسیاری از نمونههای بازاری فقط نقش سازه نگهدارنده سنگ را دارد و مهندسی تحمل بارهای داینامیک در آن ضعیفتر است. |
| حفاظت از سنگ کف | در بخش جلویی، قطعه محافظ برای جلوگیری از آسیب سنگ کف در زمان نصب، حمل و ریزش احتمالی ابزار پیشبینی شده است. | در مدلهای متداول، سنگ کف بیشتر در معرض لبپریدگی، ضربه یا آسیب حین نصب و سرویس قرار میگیرد. |
| دیوارهها | دیوارهها با ورقهای ضخیمتر و تقویتهای مهندسیشده ساخته شدهاند و علاوه بر استحکام، جانمایی تجهیزات نیز در خود دیوارهها پیشبینی شده است. | دیوارهها معمولاً سادهتر هستند و در بسیاری از پروژهها برای تجهیزات، اصلاحات اضافه یا جانمایی مجدد لازم میشود. |
| سقف کابین | سقف آیرودینامیک، ایمن و مهندسیشده است؛ سطح آن برای تردد سرویسکار مناسبتر بوده و تجهیزات روی آن بهصورت پیشساخته جانمایی شدهاند. | سقف در مدلهای متداول سادهتر است و در برخی موارد، برای نصب یا سرویس، محدودیت دسترسی و ایمنی بیشتری دارد. |
| تهویه | تهویه اتومکانیکی و مبتنی بر جریان طبیعی هوا طراحی شده و بدون مصرف برق، به تهویه بهتر کمک میکند. | تهویه معمولاً وابسته به فن یا تجهیزات برقی است و عملکرد آن به نصب و برقرسانی وابستهتر است. |
| نرده و تجهیزات جانبی | نردهها، بست تراولکابل، جای زنجیر جبران، نردبان سرخود و سایر اجزا از ابتدا در طراحی دیده شدهاند. | این موارد در برخی مدلها بهصورت بعدی یا وابسته به اصلاحات سایت اضافه میشوند. |
| سهولت نصب | نصب سریعتر، تمیزتر و با خطای کمتر انجام میشود؛ چون قطعات از قبل برای جای درست خود طراحی شدهاند. | نصب زمانبرتر است و گاهی بهدلیل اختلاف ابعاد یا کمبود پیشبینیهای مهندسی، نصاب با چالش اجرایی روبهرو میشود. |
| سهولت سرویس و نگهداری | بهدلیل جانمایی درست قطعات و دسترسی مناسب، سرویس دورهای و رفع عیب سادهتر است. | در برخی مدلها، دسترسی سختتر است و تعمیرکار برای سرویس یا تعویض قطعه زمان بیشتری صرف میکند. |
| نیاز به مترکشی و تنظیم در محل | حداقل نیاز را دارد؛ قطعات بر اساس نقشه نهایی و جانمایی دقیق تولید شدهاند. | معمولاً نصاب باید برای اصلاح نهایی، مترکشی، رگلاژ و تنظیمات بیشتری انجام دهد. |
| ایمنی نصب | چون عملیات برش و جوش در محل حذف شده، ایمنی نصب برای نصاب و تیم اجرایی بالاتر است. | وجود جوشکاری و برشکاری در محل، ریسک اجرایی و ایمنی را افزایش میدهد. |
| دقت در تحویل نهایی | خروجی نهایی یکنواختتر، تمیزتر و قابلاعتمادتر است و وابستگی کمتری به مهارت لحظهای تیم نصب دارد. | کیفیت نهایی بیشتر تحتتأثیر شرایط محل و تجربه نصاب قرار میگیرد. |
| کنترل کیفیت | QC مرحلهای و مستمر است؛ کنترل در تمام مراحل تولید انجام میشود، نه فقط در انتهای خط. | کنترل کیفیت در بسیاری از موارد بیشتر نهایی است و خطاهای بینمرحلهای ممکن است دیر تشخیص داده شوند. |
| ظاهر و کیفیت نهایی | ظاهر یکدست، مهندسیشده و حرفهای؛ مناسب پروژههایی که هم زیبایی و هم دوام مهم است. | ظاهر نهایی بسته به نصب و اصلاحات محل میتواند متفاوت باشد. |
| دوام اتصالات | اتصالات فیکس و صنعتی، ماندگاری بالاتر و احتمال صدای کمتر در طول بهرهبرداری دارند. | در مدلهای معمول، اتصالات ممکن است در گذر زمان نیاز به بازبینی یا سفتکاری پیدا کنند. |
| ارزش پروژه برای سازنده و شرکت آسانسوری | کاهش خطا، کاهش زمان نصب، کاهش دوبارهکاری، افزایش کیفیت تحویل و کاهش هزینههای پنهان پروژه. | ممکن است هزینه اولیه کمتر به نظر برسد، اما زمان نصب، اصلاحات و ریسک دوبارهکاری میتواند هزینه واقعی را بالا ببرد. |
| تجربه بهرهبرداری برای کارفرما/مشتری نهایی | کابینی بیصداتر، پایدارتر و حرفهایتر با نگهداری آسانتر و ظاهر ماندگارتر. | تجربه بهرهبرداری معمولیتر است و در برخی پروژهها احتمال صدا، رگلاژ یا افت کیفیت بیشتر میشود. |
